硝酸氧化性很強(qiáng)，容易促進(jìn)不銹鋼板耐腐蝕性能提升，并且一般不銹鋼板在寬濃度和溫度范圍內(nèi)會(huì)耐硝酸腐蝕。所以硝酸常會(huì)用來對(duì)不銹鋼板進(jìn)行化學(xué)鈍化。

不銹鋼板腐蝕

不銹鋼板

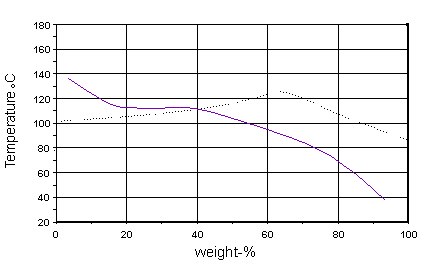

對(duì)于304與316不銹鋼型號(hào)來說，等腐蝕圖是0.1mm /年線重合（紫色）。（虛線表示沸點(diǎn)）

不銹鋼等腐蝕圖

這表示304不銹鋼類型可用于廣泛的濃度與溫度范圍，比例高達(dá)95%，可以用于存儲(chǔ)應(yīng)用。但是對(duì)于硝酸應(yīng)用來說，304種類型好于316不銹鋼類型。這是不銹鋼的一般規(guī)則的例外，其中316不銹鋼類型的耐腐蝕性能通常情況下都高于304不銹鋼類型。

硝酸中任何別的氯化物或氟化物均可能會(huì)通過點(diǎn)蝕來提高腐蝕速率，濃酸中局部腐蝕的危險(xiǎn)
晶界的局部攻擊可發(fā)生在熱濃硝酸中。這有可能產(chǎn)生在焊縫的熱影響區(qū)中。因?yàn)橐姿榈慕饘匍g化合物（鐵鉻）化合物（西格瑪相）析出，長時(shí)間的加熱在600-800℃的范圍內(nèi)，隨后暴露于濃硝酸也有可能會(huì)導(dǎo)致發(fā)生局部攻擊。

為防止出現(xiàn)局部腐蝕的危險(xiǎn)，尤其是在焊后熱處理不切實(shí)際的情況下，要考慮使用低碳304L不銹鋼。標(biāo)準(zhǔn)碳304型固溶熱處理（105001100℃，隨后再快速冷卻）可以當(dāng)作替代方案。

已經(jīng)使用304L型的組合，其中硅、磷與硫限制在很低的殘余水平，以此來增加熱濃硝酸的電阻反應(yīng)。
