不銹鋼板鑄鋼件鑄造成型之后，一般均是要做熱處理的。由于熱處理前鑄件晶粒比較粗大、組織方向性明顯、力學性能也較低，依據鑄件的不同要求來制定熱處理工藝。

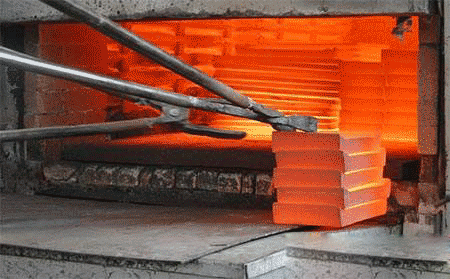

不銹鋼板鑄件

普通要求鑄鋼件，使用退火處理，軟化容易加工；對強度有要求的需要正火處理，對硬度有要求的要進行淬火處理；固溶處理則是增強不銹鋼板的耐腐蝕性能。

鑄造不銹鋼板通常是奧氏體，在加熱時不會產生相變，所以無法通過熱處理進行強化。只能以增強不銹鋼板的耐腐蝕性能做熱處理，固溶處理的目的是使碳化物完全溶解并在常溫下保留在奧氏體中，以便在常溫下獲單相奧氏體組織，使不銹鋼板的耐腐蝕性能達到最高程度。

固溶處理的加熱溫度通常都比較高，在1050-1100℃之間，并按照含碳量的高低來做適當調整。因為18-8不銹鋼板導熱性很弱，不但需要通過預熱后再做淬火加熱，而且在固溶處理（淬火加熱）時的保溫時間要長。固溶處理時，要尤其注意避免增碳。由于增碳將會提高18-8不銹鋼的晶間腐蝕傾向。冷卻介質，通常使用清水。固溶處理后的組織通常是單相奧氏體，但對含有鈦、鈮、鉬的不銹鋼，特別當是鑄件時，還含有少量的鐵素體。固溶處理后的硬度通常在135HBS左右 。

回火也叫配火。金屬熱處理工藝的一種。把經過淬火的工件重新加熱至低于下臨界溫度的適當溫度，保溫一段時間后在空氣或水、油等介質中冷卻的金屬熱處理?；虬汛慊鸷蟮暮辖鸸ぜ訜嶂吝m當溫度，保溫若干時間，隨后緩慢或快速冷卻。通常用以減低或消除淬火鋼件中的內應力，或減小其硬度和強度，以增強其延性或韌性。依據不同的要求可使用低溫回火、中溫回火或高溫回火。一般隨著回火溫度的升高，硬度和強度降低，延性或韌性逐漸增高。

不銹鋼板工件在淬火后具備下列特點，首先是獲得馬氏體、貝氏體、殘余奧氏體等不平衡組織。其次是存在較大內應力。第三力學性能不能滿足要求。所以不銹鋼板工件淬火后一般都要經過回火處理。
