不銹鋼板生產(chǎn)過程，對原料板坯的質(zhì)量要求比較高，如果板坯存在一些比較嚴重的缺陷，生產(chǎn)出來的不銹鋼板質(zhì)量基本上不會讓人滿意。那么板坯有哪些缺陷容易影響到不銹鋼板的質(zhì)量呢？下面就來講下。

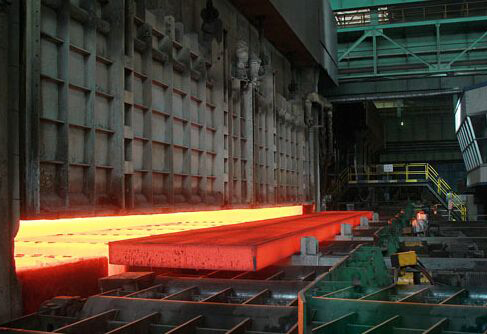

不銹鋼板坯

不銹鋼板坯缺陷主要有化學成分不當、幾何尺寸不合格、物理性能不合格、內(nèi)在缺陷和表面缺陷這五種?；瘜W成分不當指的是澆鑄過程中偏析過大，導致鋼坯頭段化學成分不當；幾何尺寸不合格，指的是斷面尺寸很差，形狀不規(guī)范；鋼坯內(nèi)在缺陷，指的是不銹鋼坯存在縮孔和白點等。

有的不銹鋼板初軋板坯同樣存在一些缺陷，比如耳子、折疊、裂紋、拉裂、結(jié)疤、發(fā)紋和氣泡暴露等。

其中耳子就是不銹鋼板坯表面順軋制延伸方向的凸起，主要會產(chǎn)生在不銹鋼板坯的側(cè)面，形狀各異。耳子形成的原因是軋機調(diào)整不當、導板安裝偏斜、軋輥軸向串動等。

不銹鋼板初軋板坯折疊缺陷的外觀是沿軋制方向和不銹鋼坯表面呈一定傾角且類似裂紋的一類缺陷，通常表現(xiàn)為直線狀或鋸齒狀，通常是因為其在前一道孔型內(nèi)形成耳子，所以在軋后就會造成折疊。

不銹鋼板初軋板坯裂紋缺陷多數(shù)表現(xiàn)為直線形，也有Y型樣，延伸方向基本和軋制方向相同。形成原因是鋼錠皮下氣泡、超深的表面氣孔、沒有清干凈的裂紋和非金屬夾雜物等，在軋制中破裂和延伸就形成裂紋。不銹鋼板坯的內(nèi)裂紋在軋制中擴大并顯露在表面也會生成裂紋。不銹鋼板坯加熱不均勻或鋼溫過低與軋制錯誤等，均會造成裂紋。

接下來是初軋板坯的拉裂缺陷，其表現(xiàn)為材料表面存在一種人或之字形裂紋，有的會類似直線。通常鋼坯面上的拉裂比較多，角部區(qū)域比較少。裂紋不光滑也不整齊，主要會出現(xiàn)在不銹鋼坯的兩頭。而這些沒有經(jīng)過清理的橫裂紋，在初軋過程中受拉伸會擴大，在不銹鋼坯表面上產(chǎn)生縱裂紋。

不銹鋼板初軋板坯的結(jié)疤缺陷是鋼坯表面的舌狀、塊狀與條片狀金屬薄片。這些金屬薄片有的會壓合在材料表面上和鋼坯本體相聯(lián)結(jié)，有的則會附著在材料表面上和鋼坯本體無聯(lián)結(jié)。結(jié)疤缺陷的面積大小和厚度都是不一樣的，外形非常不規(guī)則，形態(tài)繁多。軋制形成的結(jié)疤不易翹起，周圍會留存痕跡，下面還會有氧化鐵皮。

初軋板坯發(fā)紋缺陷表現(xiàn)為在不銹鋼坯表面呈深淺不一的分散或成簇分布的發(fā)狀細紋。形狀也不一樣，通常會沿軋制方向進行排列。

不銹鋼板坯的皮下氣泡、超深的表皮氣孔和非金屬夾雜在軋制時容易暴露出來并延伸從而形成發(fā)紋。此外如果加熱溫度不均勻、鋼溫過低或軋后冷卻不恰當，也容易生成發(fā)紋缺陷。

不銹鋼板初軋板坯還會產(chǎn)生氣泡暴露缺陷，即不銹鋼板坯表面有有分布不規(guī)則的密集裂口。原因是鋼液沸騰不良導致堅殼帶過分的薄，使得大量蜂窩氣泡外移并接近材料表面，在加熱后蜂窩氣泡就會暴露出來，軋制后就容易形成裂口，也就是氣泡暴露缺陷。
