不銹鋼一般屬性

400不銹鋼是一種柔軟的銅鎳合金，有良好的耐腐蝕性能。作為抗腐蝕材料，該合金歷史悠久。常被用于溫和的氧化環(huán)境、中性環(huán)境。應(yīng)用領(lǐng)域也包括是海洋環(huán)境以及其它非氧化氯化物溶液中。

與通用的純鎳金屬相比，400不銹鋼在退火條件下強(qiáng)度較低，因此必須使用各種回火方法來增加材料的強(qiáng)度。

不銹鋼應(yīng)用領(lǐng)域

海洋與化學(xué)加工設(shè)備

閥們、水泵、螺旋槳軸

海洋固定設(shè)備幾扣件

汽油及清潔水箱

加工容器及管道

熱交換器

不銹鋼化學(xué)分析

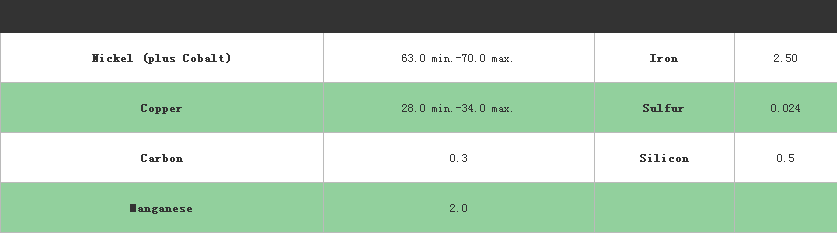

典型分析（重量%）

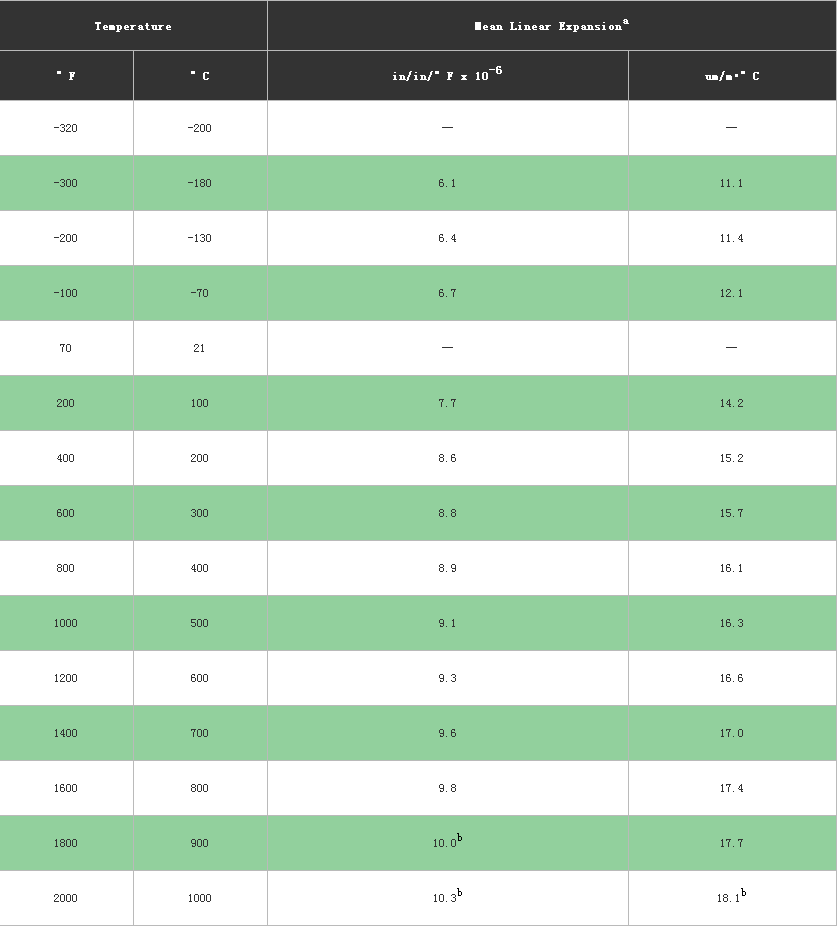

平均線膨脹系數(shù)

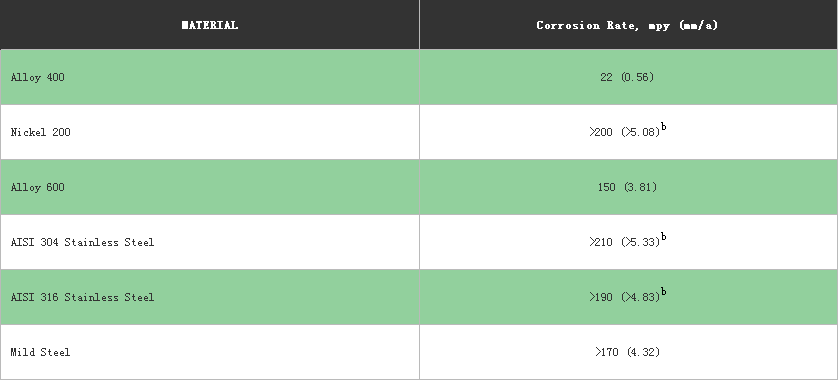

不銹鋼抗腐蝕性

400不銹鋼在減弱環(huán)境下比通用的純鎳更抗腐蝕，在氧化條件下比精制銅合金更抗腐蝕。在適當(dāng)減弱的酸、中性或堿性溶液中，其也許會(huì)被考慮使用。

該不銹鋼對大多數(shù)堿、鹽、有機(jī)物以及大氣條件均有抗腐蝕能力。雖然在高溫、高應(yīng)力以及高腐蝕濃度下該材料發(fā)生過腐蝕應(yīng)力裂變，但400不銹鋼可以考慮被使用在較冷的堿腐蝕條件下。

它也被用在弱酸如硫磺、氯化氫，特別是在不通風(fēng)及無氧化物的情況下。

400不銹鋼尤其可以抵抗氯化物應(yīng)力裂變腐蝕。其主要應(yīng)用環(huán)境是包括海水、鹽水在內(nèi)的各種水。

400不銹鋼在含硫氣體超過華氏700度（攝氏371度）時(shí)遭受侵蝕；當(dāng)融化硫酸超過大約華氏500度（攝氏260度）時(shí)可以對它造成侵蝕。

不銹鋼加工

不銹鋼熱處理

對400不銹鋼整個(gè)退火程序是在典型的華氏1400度—華氏1800度（攝氏760-980度）溫度范圍短時(shí)間內(nèi)進(jìn)行的。這樣做的目是為了在鍛壓成型后軟化材料以保持物質(zhì)相對細(xì)小的顆粒。 退火應(yīng)該在盡量沒有硫化物的大氣環(huán)境下進(jìn)行，原因是硫磺退火溫度范圍內(nèi)增加暴露時(shí)間會(huì)使材料脆化。低溫消除應(yīng)力可以用于冷變形材料，將其加熱至大約華氏575度（攝氏300度）并持續(xù)一至三個(gè)小時(shí)。大部分400不銹鋼在被投入使用之前均未經(jīng)過最后熱處理，熱處理的目的是為增加材料的強(qiáng)度。

冷成型

400不銹鋼顯示出優(yōu)良的冷成型特性，這通常與鎳鉻不銹鋼有關(guān)。該合金與301或304不銹鋼相比，其加工硬化比率較低，可以用于多種拔制成型的加工中，在此過程中，回火間隙會(huì)出現(xiàn)相對較大的變形現(xiàn)象。

焊接

400不銹鋼可用各種程序進(jìn)行焊接，其中包括氣鎢電弧、氣金屬電弧焊以及帶防護(hù)的氣金屬電弧焊接法。在進(jìn)行所有這些操作前， 必須清理干凈要焊接的部位，避免潤滑劑和漆料等物質(zhì)使材料脆化。材料必須保持清潔以求最好的焊接效果。

對400不銹鋼的焊接程序類似于奧氏體不銹鋼，既不需要預(yù)熱處理亦無須焊接后熱處理。焊接設(shè)計(jì)與奧氏體不銹鋼的焊接方法類似，只有兩點(diǎn)例外。第一：需要調(diào)整金屬焊接溶液的本質(zhì)，使接口部分充分打開，能夠容納整根填充絲填充連接處。第二：高熱傳導(dǎo)和材料純度使焊接穿透力與奧氏體不銹鋼相比要低。
