不銹鋼一般屬性

2304雙相不銹鋼包含23%鉻、4%鎳。其抗腐蝕性能與316L相似。另外，它的機(jī)械特性即屈服強(qiáng)度是304L不銹鋼、316L不銹鋼的兩倍。這個(gè)特性將大大減輕產(chǎn)品的重量，比如壓力容器。

這種不銹鋼特別適用于-50°C /+300°C (-58°F/572°F)溫度范圍內(nèi)。在嚴(yán)格限制的情況下(尤其對(duì)于焊接結(jié)構(gòu))，更可用在更低的溫度。

2304雙相不銹鋼具有雙相微觀結(jié)構(gòu)，其鎳含量較低、鉻含量較高，使得不銹鋼的抗應(yīng)力腐蝕能力更強(qiáng)。

不銹鋼應(yīng)用

304 和316 所用的大部分領(lǐng)域

紙漿和造紙業(yè)(芯片、碎片儲(chǔ)存罐，黑色或白色液體罐，分類器)

苛性堿溶液、有機(jī)酸(抗SCC)

食品工業(yè)

壓力容器(減輕重量)

采礦業(yè)(磨蝕/腐蝕)

不銹鋼抗腐蝕性

一般腐蝕

因?yàn)?304雙相不銹鋼本身鉻含量很高(23%)，它的抗腐蝕能力與316L不銹鋼差不多。

在不同的有機(jī)酸中的抗腐蝕性能

在靜態(tài)的硫酸(0，3 mm/year)中的抗腐蝕性能

局部抗腐蝕性能

由于鉻含量23%、氮含量0.1%，使2304 雙相不銹鋼的耐點(diǎn)腐蝕和隙腐蝕性能比316L 更優(yōu)秀。

局部抗腐蝕性能表1

局部抗腐蝕性能表2

抗應(yīng)力腐蝕性能

在氯化物濃度為(8ppm 02) PH =7，>1000 h的溶液里進(jìn)行的抗應(yīng)力腐蝕試驗(yàn)證明:由于2304較高的鉻含量及較低的鎳含量，2304比304L和316L具有更高的抗應(yīng)力腐蝕性能。這是雙相不銹鋼的典型特性，在同樣的條件下， 2205不銹鋼比2304的性能更為優(yōu)越。

抗應(yīng)力腐蝕性能

其它抗腐蝕性能

2304雙相不銹鋼通過了標(biāo)準(zhǔn)IC的大部分測(cè)試，如ASTM，A262E和C測(cè)驗(yàn)。它在65%沸騰的硝酸中的腐蝕速率比316L 要高。因其屈服強(qiáng)度高，這個(gè)不銹鋼非常適用于磨蝕及腐蝕的環(huán)境。

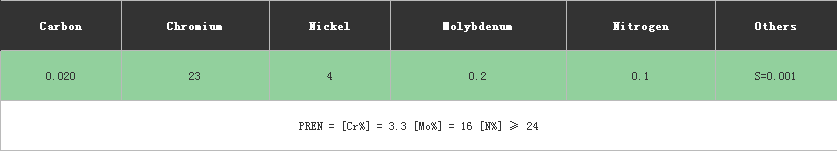

不銹鋼化學(xué)成分

重量百分百

不銹鋼化學(xué)成分

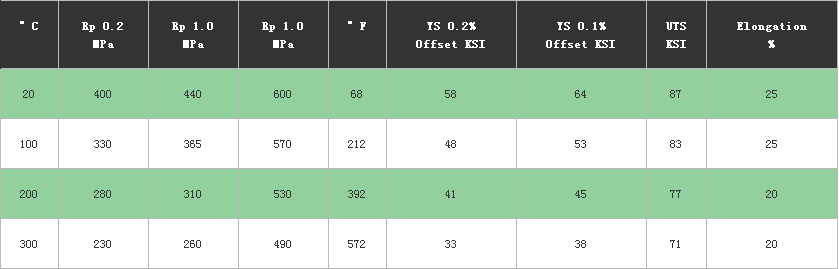

不銹鋼機(jī)械性能

力學(xué)特性

以上數(shù)值在熱軋板材(厚度 ≤ 2英寸)情況下獲得°2304雙相不銹鋼不能長(zhǎng)期在高于300°C (572°F)的溫度環(huán)境下使用。在這樣的高溫下，易發(fā)生析出、硬化等現(xiàn)象。

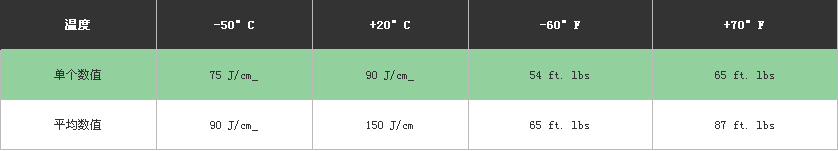

硬度(KTV最小值)

不銹鋼硬度測(cè)試

硬度

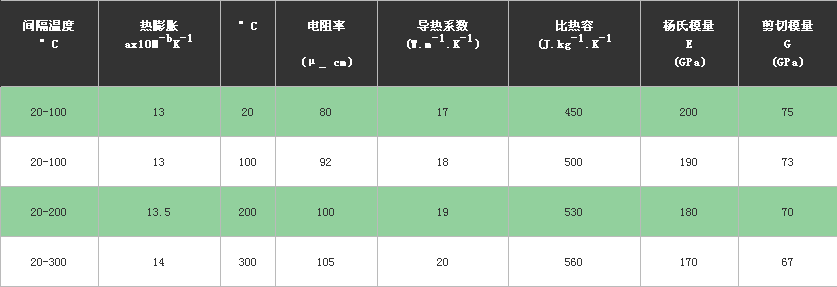

不銹鋼物理性能

密度 : 7，800 kg/m3 - 0.28 lb/in3

結(jié)構(gòu)

2304的化學(xué)成分分析理想化狀態(tài)為在經(jīng)過950°/1050°C (1742°/1922°F)溫度下固溶退火處理后，獲得50 α / 50 γ 的微觀結(jié)構(gòu)。

2304的微觀結(jié)構(gòu)與含鉬的雙相不銹鋼相比更為穩(wěn)定。在750°/850°C (1382°/1562°F)溫度范圍內(nèi)進(jìn)行10 個(gè)小時(shí)的放置后，才會(huì)出現(xiàn)金屬間相。在經(jīng)過350°/500°C (662°/932°F) 溫度范圍的熱處理后，2304不銹鋼中的銅元素增加了鋼的硬度。

不銹鋼加工

熱成形

熱成形必須在1150/900°C (2100/1650°F)溫度范圍內(nèi)進(jìn)行。在成形后，建議在對(duì)其在950°/1050°C (2100°/1650°F)溫度范圍內(nèi)進(jìn)行固溶退火處理，以恢復(fù)其抗腐蝕特性及機(jī)械特性。在對(duì)其加熱期間，為了避免產(chǎn)品發(fā)生蠕變必須謹(jǐn)慎。

冷成形

2304不銹鋼冷成形難度不大。304L及316L的冷成形設(shè)備同樣適用于2304。由于其較高的機(jī)械特性，包括屈服強(qiáng)度，在進(jìn)行冷成形時(shí)需要較高的壓力。最后建議對(duì)其進(jìn)行固溶退火處理，以恢復(fù)其機(jī)械特性及抗腐蝕特性，和熱成形一樣。

除銹

所用的溶液和糊劑與304L/316L一樣。由于其抗腐蝕特性，酸洗時(shí)間比奧氏體等級(jí)要長(zhǎng)一點(diǎn)。

機(jī)械加工性

在鉆孔加工時(shí)，2304 雙相不銹鋼表現(xiàn)出的機(jī)械加工性更強(qiáng)。它的性能與316LEZ相當(dāng)。另外，2304 的抗腐蝕能力及潔凈度更強(qiáng)。局部抗腐蝕能力也有所提高。
