347不銹鋼是一種奧氏體不銹鋼，通過添加鈮（加鉭）來穩(wěn)定，從而用來減少或防止焊接過程中的碳化物沉淀，并在430-900℃使用。合金元素鈮的添加也提高該材質(zhì)的高溫性能。該材質(zhì)具有良好的耐腐蝕與抗氧化性能與良好的蠕變強(qiáng)度。347不銹鋼適用于在非穩(wěn)定級別發(fā)生碳化物沉淀的溫度下的應(yīng)用。

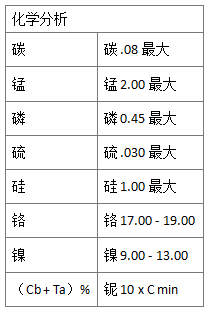

347不銹鋼

347不銹鋼可以用來制造飛機(jī)收集環(huán)和排氣歧管、膨脹節(jié)和高溫化學(xué)工藝設(shè)備。

在鍛造過程中，347不銹鋼具有良好的固有可鍛性。347不銹鋼具有比碳鋼、合金甚至馬氏體不銹鋼更高的熱強(qiáng)度，因此需要更大的鍛造壓力或更多的錘擊來進(jìn)行鍛造處理。

347不銹鋼適合的鍛造溫度是1260-930℃之間，然后進(jìn)行空氣冷卻，為了取得最佳的耐腐蝕性能，在鍛件后應(yīng)把部件進(jìn)行水淬或隨后退火并進(jìn)行水淬。

347不銹鋼不能通過熱處理硬化，事實(shí)上，對其進(jìn)行的唯一的熱處理操作是在約1065℃下進(jìn)行退火，隨后進(jìn)行水淬。這種處理為347不銹鋼鍛件提供了最好的耐腐蝕性。

347不銹鋼的切削加工性能類似于大多數(shù)奧氏體不銹鋼。推薦使用斷屑器，由于合金具有快速的加工硬化速率，建議使用正型進(jìn)料。

347不銹鋼可以通過屏蔽熔接和電阻焊接操作進(jìn)行焊接。奧氏體不銹鋼焊縫在冷卻時(shí)不會變硬，因此焊縫將顯示出良好的韌性。因?yàn)樵诤附訁^(qū)域可能會吸收碳，因此不推薦使用氧乙炔焊接。

347不銹鋼可以焊接而不會因?yàn)樘蓟镂龀龆鴵p失耐腐蝕性，并且不銹鋼可以在焊接條件下使用。不過，在高溫下使用時(shí)，建議在840-900℃下進(jìn)行焊后穩(wěn)定熱處理。
