眾所周知的是，絕大多數(shù)不銹鋼材料均適宜使用冷成形。其中奧氏體不銹鋼本身是不具有磁性的，但經(jīng)冷加工后的奧氏體不銹鋼卻會具有強弱不定的磁性，尤其是用奧氏體不銹鋼材料制成的封頭、彎管或深沖件等加工程度比較大的制品。

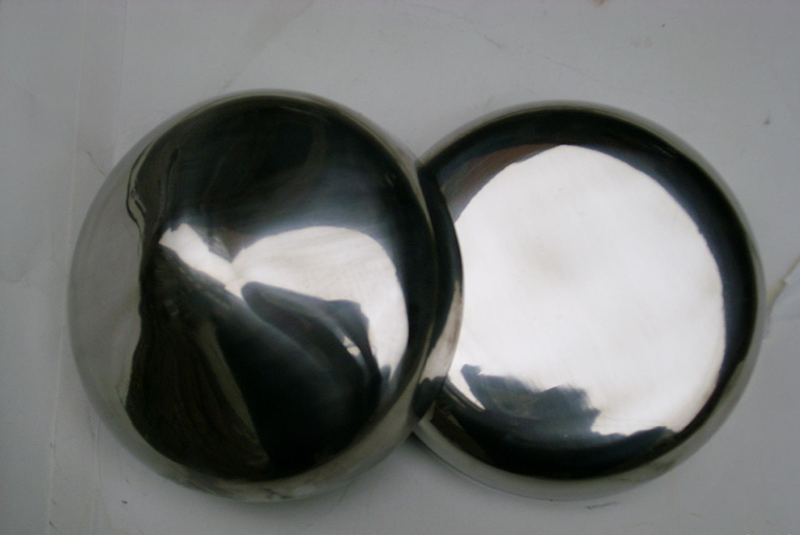

奧氏體不銹鋼冷加工封頭

為什么奧氏體不銹鋼經(jīng)冷加工后會突然出現(xiàn)磁性呢？

最主要的原因其實是因為常見的奧氏體不銹鋼中金相組織多數(shù)是亞穩(wěn)定性奧氏體組織，所以更準(zhǔn)確的稱呼應(yīng)該是亞穩(wěn)定奧氏體不銹鋼。

而當(dāng)亞穩(wěn)定奧氏體不銹鋼進(jìn)行冷成形加工時，鋼中的部分奧氏體組織會向馬氏體組織轉(zhuǎn)變，并和原奧氏體組織保持共格，通過切變形式在非常短的時間內(nèi)產(chǎn)生無擴散相變，這就叫做馬氏體相變或形變誘導(dǎo)馬氏體相變。

在一個不銹鋼金相組織中馬氏體組織通常會有體心立方結(jié)構(gòu)的α馬氏休與密集六方結(jié)構(gòu)的ε馬氏體兩種形態(tài)，其中α馬氏體組織具備磁性特點，ε馬氏體組織具備無磁性特點，但只有當(dāng)鎳鉻的含量比較高時，才會形成ε馬氏體組織。所以常用的奧氏體不銹鋼中的部分金相組織從奧氏體轉(zhuǎn)變成為馬氏體組織時，就會形成磁性。

奧氏體組織的穩(wěn)定性是由相應(yīng)化學(xué)成份來決定的，加工導(dǎo)致的馬氏體轉(zhuǎn)化還和加工過程中的激烈程度相關(guān)。如果材料用于食品行業(yè)等普通用途，磁性不會影響到產(chǎn)品的使用，所以通常一些標(biāo)準(zhǔn)都是允許其存在的。

但如果這些磁性的存在不被允許，則就要做好相應(yīng)預(yù)防措施。

依據(jù)馬氏體組織形成原因和影響因素，預(yù)防措施主要有以下幾種。

首先是要對準(zhǔn)備加工的不銹鋼板在標(biāo)準(zhǔn)允許范圍內(nèi)提升組織中奧氏體化元素的含量；其次是可以升級材料，例如使用316L、310等鎳含量比較大不銹鋼材料；還可以優(yōu)化不銹鋼加工工藝；可以采取固熔熱處理辦法，這樣能夠完全消除磁性與出現(xiàn)的加工硬化現(xiàn)象。但這種辦法的成本比較高，且對制品的尺寸變形產(chǎn)生較大影響；最后還要嚴(yán)格按照相關(guān)生產(chǎn)標(biāo)準(zhǔn)，避免無謂的失誤對產(chǎn)品質(zhì)量的影響。
