不銹鋼一般屬性

與316L和317L奧氏體不銹鋼相比，2205雙相不銹鋼在抗點(diǎn)腐蝕及隙腐蝕方面的性能更好，它具有很高的抗腐蝕性，與奧氏體相比，它的熱膨脹系數(shù)更低，導(dǎo)熱性更高。

2205的屈服強(qiáng)度是奧氏體不銹鋼的兩倍，這一特性使設(shè)計(jì)者在設(shè)計(jì)產(chǎn)品時(shí)減輕重量，讓這種不銹鋼比316，317L更具有價(jià)格優(yōu)勢。

這種不銹鋼特別適用于-50°F/+600°F 溫度范圍內(nèi)。超出范圍的應(yīng)用，應(yīng)謹(jǐn)慎使用，特別是應(yīng)用于焊接結(jié)構(gòu)的時(shí)候。

不銹鋼應(yīng)用領(lǐng)域

壓力器皿、高壓儲藏罐、高壓管道、熱交換器(化學(xué)加工工業(yè))。

石油天然氣管道、熱交換器管件。

污水處理系統(tǒng)。

紙漿和造紙工業(yè)分類器、漂白設(shè)備、貯存處理系統(tǒng)。

高強(qiáng)度耐腐蝕環(huán)境下的回轉(zhuǎn)軸、壓榨輥、葉片、葉輪等。

輪船或卡車的貨物箱

食品加工設(shè)備

不銹鋼抗腐蝕性

均勻腐蝕

由于Cr含量（22%），鉬（3%）及氮含量（0.18%），2205雙相不銹鋼的抗腐蝕特性在大多數(shù)環(huán)境下優(yōu)于317L和316L不銹鋼。

局部抗腐蝕

2205中Cr、鉬及氮的含量使其在氧化性及酸性的溶液中， 對點(diǎn)腐蝕及隙腐蝕具有很強(qiáng)的抵抗能力。

在含2000ppm 氯化物的硫酸溶液中的腐蝕曲線4 mpy (0.1 mm/yr)

抗應(yīng)力腐蝕

不銹鋼的雙相微觀結(jié)構(gòu)提高了不銹鋼的抗應(yīng)力腐蝕龜裂能力。在特定溫度、、氧氣、應(yīng)張力及氯化物存在的情況下，奧氏體不銹鋼會發(fā)生氯化物應(yīng)力腐蝕。

抗腐蝕疲勞

2205 雙相不銹鋼具有很好的抗腐蝕疲勞強(qiáng)度，特別適合于加工設(shè)備，有效避免易受腐蝕環(huán)境和加載循環(huán)的影響。

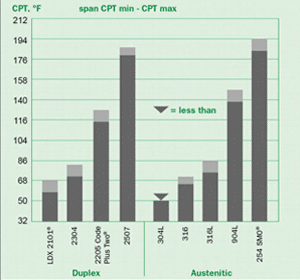

采用AvestaPolarit 蝕損電池測得1M NaCl 中蝕損臨界溫度

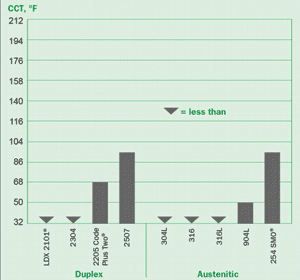

在10% FeCl3?6H2O中的隙腐蝕臨界溫度

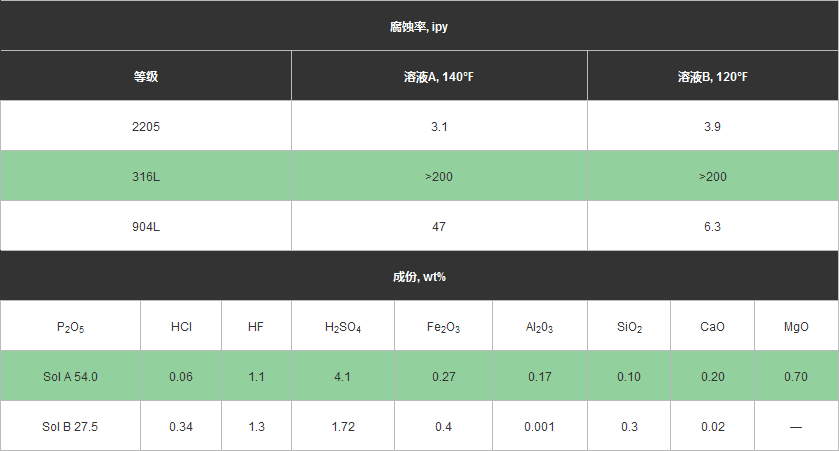

濕處理磷酸中的均勻腐蝕

不銹鋼均勻腐蝕

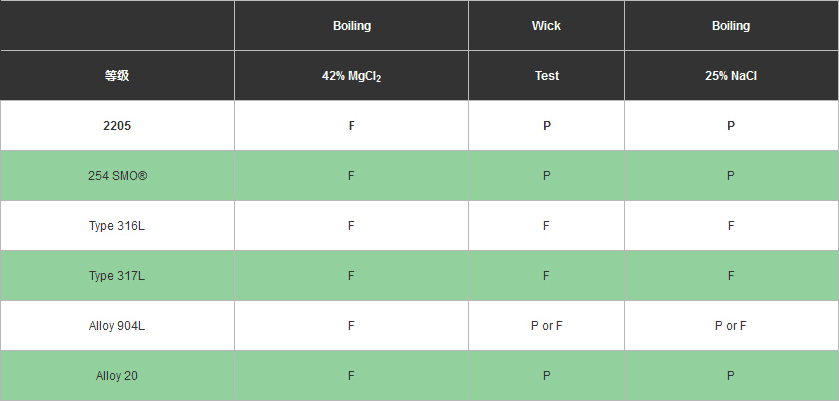

抗應(yīng)力開裂性腐蝕

(p=通過F=未通過)

不銹鋼化學(xué)成分

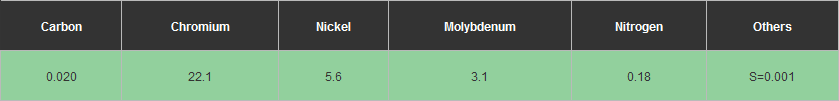

平均值 (重量 %)

不銹鋼機(jī)械特性

室溫下機(jī)械特性

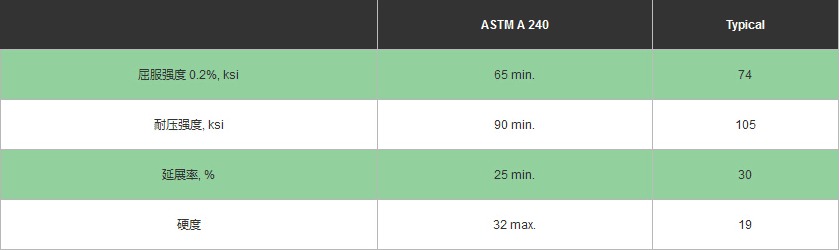

不銹鋼室溫下機(jī)械特性

高溫下力學(xué)特性

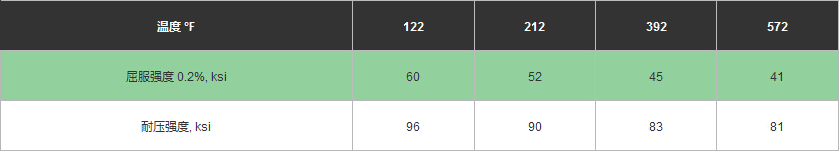

不銹鋼高溫下機(jī)械特性

不銹鋼物理特性

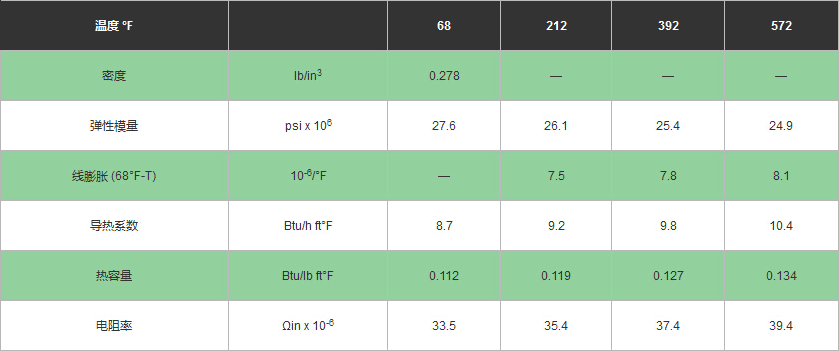

不銹鋼物理特性

結(jié)構(gòu)

2205 的化學(xué)成分在經(jīng)過1900°/1922°F (1040°/1080°C)固熔退火處理后，可獲得理想的微觀結(jié)構(gòu)50 α / 50 γ 。

如果熱處理的溫度高于2000°F ，可能會導(dǎo)致鐵酸鹽成分成分的增加。

像其他的雙相不銹鋼一樣，2205雙相不銹鋼易受金屬間相析出的影響。金屬間相在1300°F和1800°F 之間析出，在1600°F溫度下，其析出速度最快。

不銹鋼加工

熱成形
我們建議成形應(yīng)盡量在600°F 溫度以下進(jìn)行。在進(jìn)行熱成形處理時(shí)，整個(gè)工件應(yīng)整體受熱，應(yīng)在1750°F到2250°F的溫度范圍內(nèi)進(jìn)行，2205雙相不銹鋼在此溫度下非常柔軟。如果溫度過高，2205雙相不銹鋼易于熱撕裂。如果低于此溫度，奧氏體就會發(fā)生斷裂。低于1700°F時(shí)，由于溫度和形變的影響，金屬間相會很快形成。熱成形進(jìn)行完后，應(yīng)立即對其在最低為1900?F的溫度下進(jìn)行固熔退火，并進(jìn)行淬火來還原其相位平衡、韌性及抗腐蝕性。我們不建議進(jìn)行應(yīng)力解除，但如果必須這樣做，材料應(yīng)在最低為1900°F的溫度下進(jìn)行固熔退火，然后迅速冷卻，進(jìn)行水淬火。

冷成形
2205雙相不銹鋼可以進(jìn)行切割和冷成形。然而，由于2205雙相不銹鋼自身的高強(qiáng)度及硬度，它比奧氏體鋼鐵更需要進(jìn)行冷成形，也正因?yàn)樗母邚?qiáng)度，要充分考慮到回彈的因素。

不銹鋼熱處理
2205雙相不銹鋼應(yīng)在最低為1900°F的溫度下進(jìn)行退火處理，然后迅速冷卻，進(jìn)行水淬火。這項(xiàng)處理應(yīng)用于固熔退火及應(yīng)力解除。應(yīng)力解除處理如在低于1900°F 的溫度下進(jìn)行，容易導(dǎo)致有害的金屬或非金屬相位的析出。

機(jī)械切削性
在高速的機(jī)床上，2205雙相不銹鋼的進(jìn)給率和切削速度和316L 是一樣的。如果采用炭化刀，切割速度與316L 相比降低了大約20%，機(jī)器設(shè)備及其部件的性能在此起著關(guān)鍵性的作用。
