不銹鋼板鑄坯的連鑄機(jī)和生產(chǎn)普通鋼的連鑄機(jī)設(shè)備的功能區(qū)別不大。生產(chǎn)不銹鋼板坯是使用板坯連鑄機(jī)生產(chǎn)。不銹鋼連鑄通常都和精煉爐配套，對(duì)鋼水的化學(xué)成分和溫度都有很?chē)?yán)格的要求。澆鑄溫度必須控制在比較窄的范圍中，并且還要保持穩(wěn)定。所以除嚴(yán)格控制出鋼溫度外，在出鋼后還要向鋼包吹氬，來(lái)保證溫度均勻，也可以避免鋼水發(fā)生二次氧化。

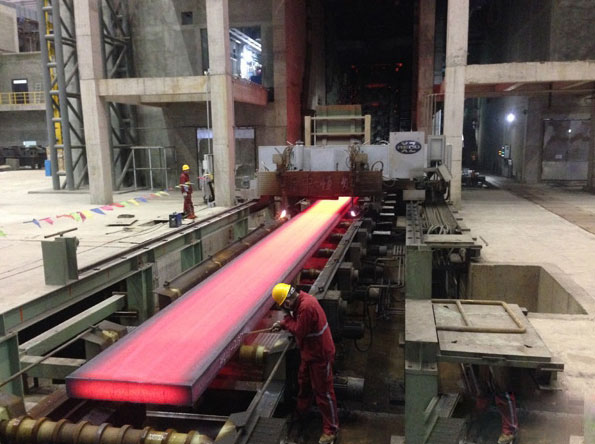

不銹鋼板連鑄

在不銹鋼板連鑄生產(chǎn)過(guò)程中需要使用無(wú)氧化保護(hù)澆鑄。方法主要是鋼水包、中間包的鋼液面保護(hù)渣，大包到中間包的鋼水流使用長(zhǎng)水口，并在長(zhǎng)水口和滑動(dòng)水口接口處使用氬氣封住，中間包加蓋并在鋼液面上吹氬密封，中間包到結(jié)晶器使用浸入式水口，結(jié)晶器液面使用保護(hù)渣覆蓋等。

用長(zhǎng)水口進(jìn)行無(wú)氧化澆鑄包括鋼包、滑動(dòng)水口、長(zhǎng)水口、中間包、侵入式水口、結(jié)晶器渣粉 對(duì)鋼水包、中間包、滑動(dòng)水口、浸入式水口等使用的耐火材料都有高標(biāo)準(zhǔn)要求，另外還要適當(dāng)?shù)剡x材，以便精心管理。保護(hù)渣是一種影響不銹鋼連鑄坯表面質(zhì)量的重要因素，所以必須選擇合適的保護(hù)渣。

合適的保護(hù)渣要能保護(hù)鋼液表面不受氧化、吸附結(jié)晶器中上浮的夾雜、流入凝固殼和結(jié)晶器之間起潤(rùn)滑作用等三個(gè)作用。

不銹鋼板連鑄過(guò)程中因結(jié)晶器的振動(dòng)在鑄坯表面上形成許多振痕， 而振痕的谷底處通常是成分偏析、微裂紋和夾雜物集中的部位。因?yàn)椴讳P鋼板的抗氧化性較高，深振痕很難在熱軋加工時(shí)徹底消除，假如使用這種坯料軋制冷軋板，就會(huì)導(dǎo)致不銹鋼板面形成缺陷。所以不銹鋼板連鑄中對(duì)控制振痕。

主要是控制振頻和振幅，把振頻增加到200次每分鐘，振幅降低到約2mm，能夠顯著減小振痕的深度。凡是深度超過(guò)200微米的振痕就必須要被修磨掉。

鐵素體不銹鋼板凝固時(shí)柱狀晶發(fā)達(dá)，如果不進(jìn)行控制，通常會(huì)延伸到板坯的中心區(qū)域，并且熱軋還不會(huì)完全使其破壞而被殘留下來(lái)，一旦軋成冷軋板就會(huì)在不銹鋼板面上形成起皺缺陷。而要改善這種狀況的有效辦法是使用電磁攪拌，促進(jìn)凝固過(guò)程中的鋼液有序流動(dòng)，破壞柱狀晶而增加等軸晶。所以說(shuō)鐵素體不銹鋼板的連鑄過(guò)程中不能缺少電磁攪拌這道工序。
